Systèmes USB

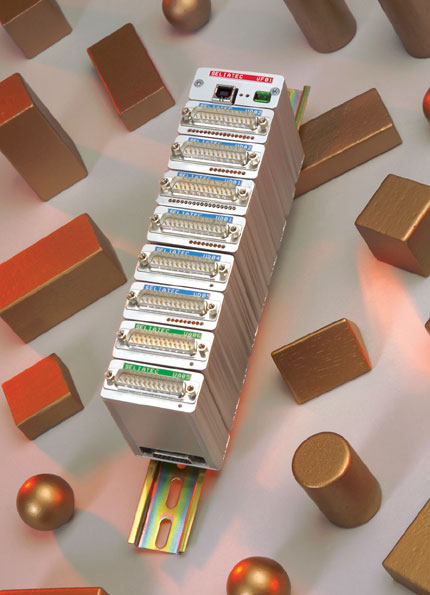

UF01

UF01

Les pilotes SELIAtec pour le système USB sont distribués sous forme d'éxecutable. Ceux-ci vous ont été fournis sur CD-Rom lors de la livraison du matériel. Les pilotes pour les câbles de liaison USB sont distribués sous forme d'archive zip.

N'installez pas de version plus ancienne que celle dont vous disposez. En cas de problème d'installation, merci de nous contacter.

UA 01 - UA 02 - UA 03 : modules d'entrées analogiques

Acquisition de signaux analogiques, 8 entrées, résolution 12 bit, fréquence de conversion 200 kHz
Gammes d'entrées de signaux : ± 10V, 0-5V, 0-20 mA
Entrées protégées contre les surtensions

UA 04 - UA 05 - UA 06 : modules de sorties analogiques

Génération de signaux analogiques, 4 sorties, résolution 12 bit
Gamme de sorties des signaux : ± 10V, 0-10 V, courant de sortie : 4-20 mA

UD 01 : module d'entrées digitales

Acquisition de 8 ou 16 signaux numériques TOR
Signaux d'entrées 24V, optoisolées, courant alternatif ou continu, polarité positive ou négative

UD 02 : modules de sorties digitales optoisolées, transistors PNP

Génération de 8 ou 16 signaux numériques TOR

UD 03 : module d'entrées et de sorties optoisolées

Acquisition de 8 signaux numériques TOR
Génération de 8 signaux numériques TOR

UD 04 : module d'entrées et de sorties TTL

Acquisition de 16 signaux numériques TTL
Génération de 8 sorties numériques TTL

UD 05 : module de sorties relais

Génération de 8 ou 16 sorties numériques relais
Caractéristiques techniques communes aux différents modules

Concept Boot&Work® : reconnaissance et chargement automatiques des pilotes
Module au standard Industial Modul Bus®
Protection C.E.M. garantie par boîtier métallique
Certains modules sont dotés d'interruptions

BUS

NOM - Réf.

DESCRIPTION

TÉLÉCHARGEMENT PRIX UNITAIRE
HT (€)

Fiche technique

Manuel d'utilisation

USB UF01 Module CPU pour USB v1.1 et v2.0. Connexion de 1 à 8 modules d'I/O. Pilotes Win98SE/2000/XP et utilitaire de tests inclus.



259

Analogique

UA01 8 entrées analogiques, résolution 12 bit, +/-10V


216

UA02 8 entrées analogiques, résolution 12 bit, 0/5V

UA03 8 entrées analogiques, résolution 12 bit, 0/20mA


228

UA04 4 sorties analogiques, résolution 12 bit, 0/10V


259

UA05 4 sorties analogiques, résolution 12 bit, +/-10V

UA06 4 sorties analogiques, résolution 12 bit, 4/20mA


396

Numérique

UD01-8 8 entrées digitales optoisolées 24V AC ou DC


203

UD01-16 16 entrées digitales optoisolées 24V AC ou DC

259

UD02-8 8 sorties digitales optoisolées 24V, type PNP


198

UD02-16 16 sorties digitales optoisolées 24V, type PNP

247

UD04 16 entrées et 8 sorties TTL


149

UD05 8 sorties relais


259

Alimentation

UP01

Module d'alimentation, entrée de 8 à 36V, sortie 5V - 2A


105

Connectique

AF08 Bornier à vis, montage sur rail DIN et câble 25 br. 1.80m.


105

UV01 Bornier à vis, montage direct sur les modules d'I/O
